SetWidth
Устанавливает толщину линии/дуги с клавиатуры минуя Object Inspector, Properties и пр.
Установить скрипт по типовой инструкции. На панели Scripts разместить только кнопку с процедурой SetWidth
. Остальные кнопки команд на панели не размещать, их необходимо разместить во всплывающем меню. Создадим всплывающее меню Width, появляющееся после нажатия клавиши W. Для этого сперва отключим W, по нажатию которой вызывается ненужное меню Window. Нажать на Window с зажатым CTRL
Исправить Caption и Popup Key (None не разрешает поставить):

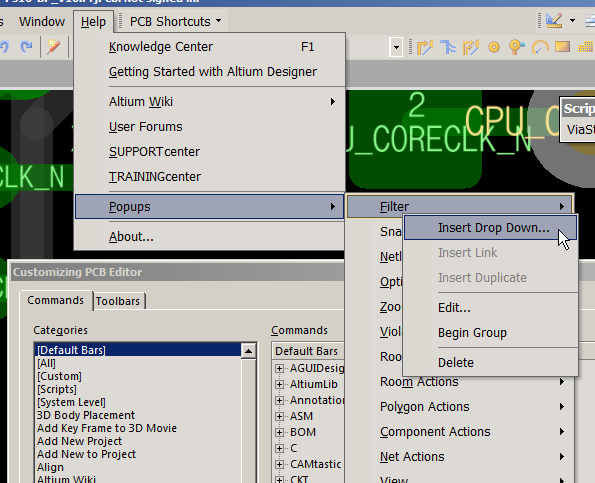

Нажать ОК. Зайти в меню Customize.... В режиме режиме редактирования меню, когда окно Customizing PCB Editors открыто, перейти в меню Help\Popups\, раскроется список всех всплывающих меню, что применены в системе. Нажать правой клавишей на любом из пунктов и выбрать Insert Drop Down...
Для нового меню задаем правильные названия в Caption и Popup Key

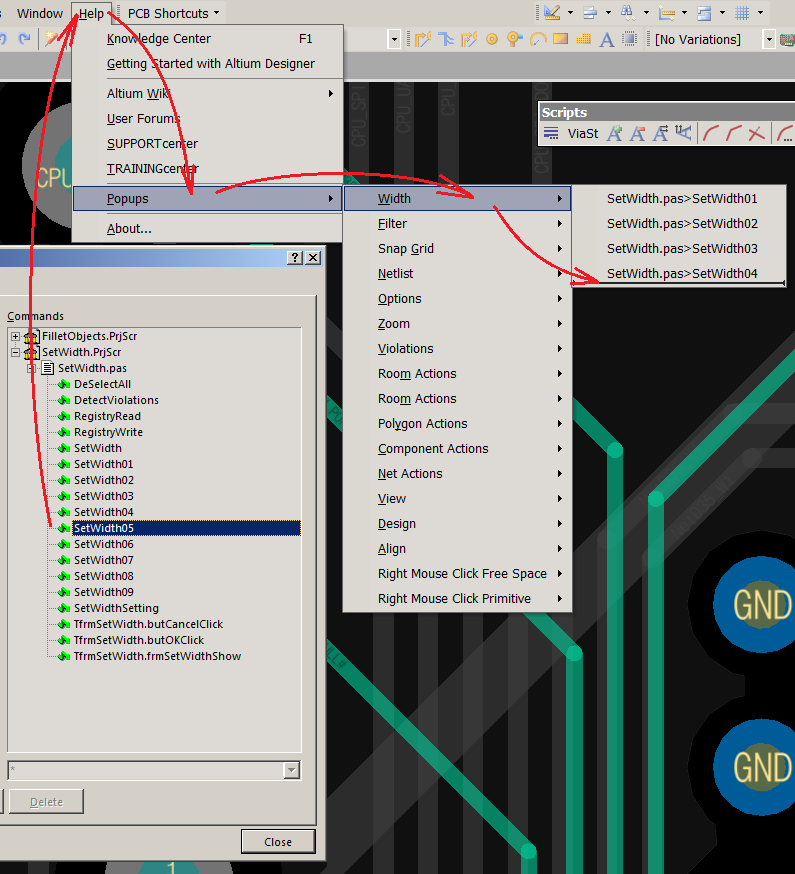

Помещаем процедуры SetWidth01, SetWidth02 ... SetWidth09 во всплывающее меню Width. После перемещения каждого пункта меню никаких действий по переименовыванию не предпринимаем, оставляем все как есть, нажимаем OK каждый раз.

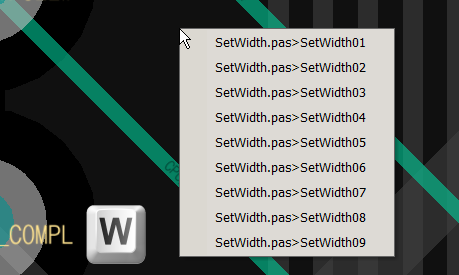

После перемещения всех процедур во всплывающее меню закрываем окно настроек Customizing PCB Editors. Теперь при нажатии W находясь на поле чертежа должно выезжать меню Width:

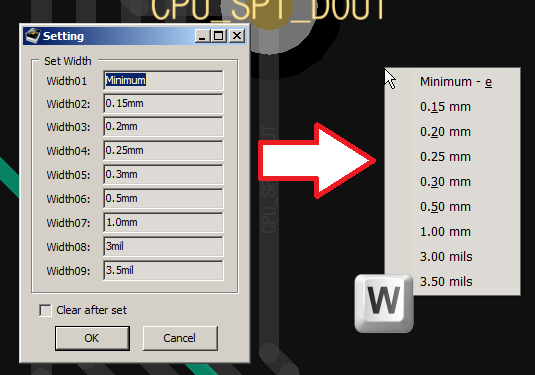

Открываем настройки скрипта SetWidth. Отобразятся толщины линий, заложенные по умолчанию. Каждой команде соответствует определенная толщина. Вбиваем свои толщины с размерностью. Размерность допускается использовать только mm и mil. Пробелы не допускаются. Запоминаем кому что принадлежит, первую строку Minimum оставляем без изменений.
Переназываем пункты в меню по подобному принципу в соответствии с настройками. Заодно в полях Caption используем символ & по максимуму. Должно получиться примерно так:
Т.к. символа e в тексте Minimum нет, то просто добавляем необходимое, называем пункт Minimum - &e. Это позволяет укоротить комбинацию W-E за счет близкого расположения кнопок.
Теперь для изменения ширины линии или дуги выделяем объекты и выполняем комбинацию на клавиатуре:
| Key | Width |
| W-E | Наименьшая в соответствии с правилами |
| W-1 | 0.15 мм |
| W-2 | 0.2 мм |
| W-3 | 0.3 мм |
| W-5 | 0.5 мм |
