PlaceRegionOnVia
Скрипт строит регион вокруг массива переходных отверстий.
Установить скрипт по типовой инструкции
Вид панели инструментов после установки:
| img | Procedure | Description |
 |
PlaceRegionOnViaOnCurrentLayer | Создание региона на текущем слое |
 |
PlaceRegionOnViaOnAllLayer | Создание регионов на всех сигнальных слоях |
 |
PlaceRegionOnViaSetting | Настройка |
Порядок работы

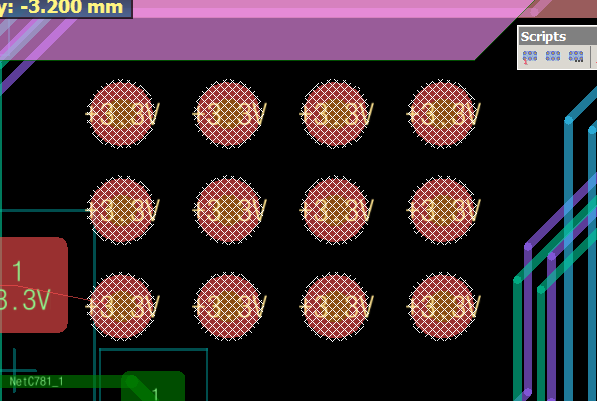

Выделить переходные отверстия:

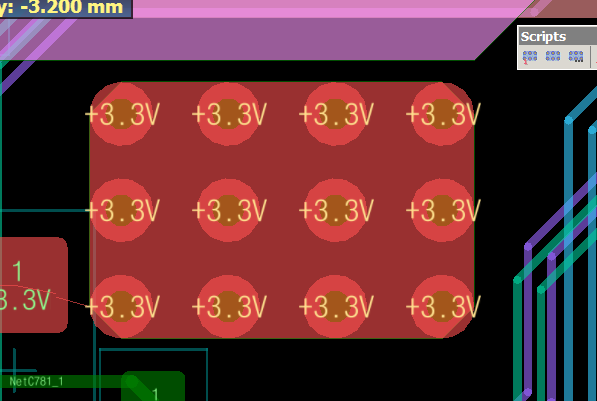

Выполнить скрипт:
Скрипт строит полигон по внешней границе переходных отверстий.
Примечания
Построение региона возможно только при выделении ПО одной цепи
Регион строится в режиме игнорирования препятствий. В случае конфликта региона с остальными элементами печатного рисунка будет отображена ошибка DRC
