EditText

Download AltiumScripts  PDF_RUPDF_EN

Скрипт увеличивает, уменьшает, поворачивает текст минуя панели Object Inspector, Properties, ComboBox и пр.

Установить скрипт по типовой инструкции

Вид панели инструментов после установки:

img Procedure Keyboard Description
TextIncrease E-T

  Увеличение текста

TextDecrease E-R

  Уменьшение текста

SetTextRotate0

  Установка угла поворота текста 0°

SetTextRotate90

  Установка угла поворота текста 90°

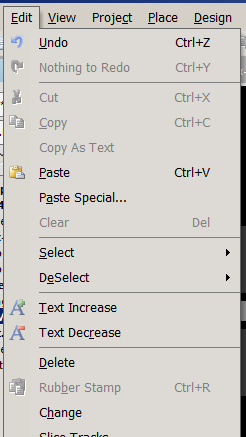

Для получения доступа с клавиатуры команды TextIncrease и TextDecrease переместить или дополнительно разместить в меню Edit, присвоить подписи "&Text Increase" и "Text Dec&rease". В подписи пункта меню Cut удалить символ "&"



Увеличение и уменьшение текста происходит дискретно. В зависимости от высоты текста применяется соответствующая толщина линий в соответствии с таблицей:

Height, mm Width, mm
0.25 0.075
0.3 0.075
0.4 0.075
0.5 0.1
0.6 0.125
0.75 0.15
1.0 0.2
1.5 0.3


Увеличение высоты текста более 1.5 мм происходит с шагом 0.5 мм, толщина будет составлять 20% от высоты.

Команда поворота текста 90° в слое BottomSilk установит поворот текста 270°
