CopyCompPlacement
Скрипт копирует размещение набора элементов и применяет к набору с идентичной схемой
Установить скрипт по типовой инструкции
Вид панели инструментов после установки:
| img | Procedure | Description |
 |
CopyCompPos | Копировать размещение |
 |
PasteCompPos | Вставить размещение компонентов |
 |
PasteCompDes | Вставить положение RefDes и Comment |
 |
PasteCompPosAndDes | Вставить размещение компонентов и текста |
Условия для корректной работы
Схемы блоков должны иметь одинаковое количество элементов, отрисованы на схеме одинаково и иметь одинаковый порядок присвоения обозначений.

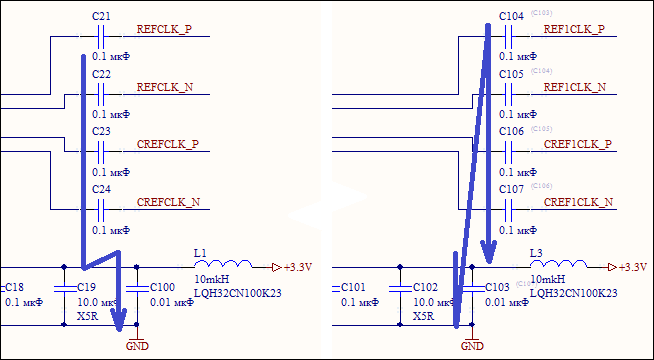

Фрагмент неверного размещения элементов в блоке и как следствие, неправильной нумерации:

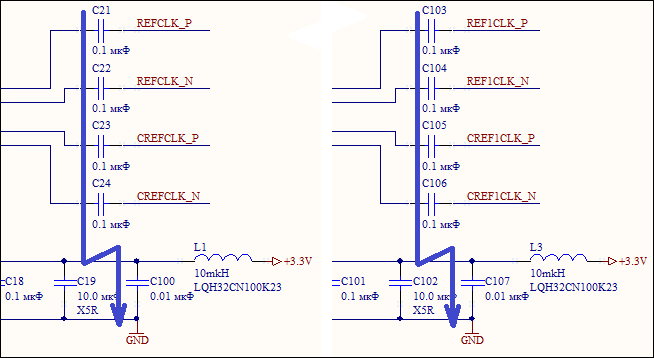

Пример правильного размещения компонентов и нумерации:
Порядок работы
Выделить правильно размещенные элементы. Выбор можно выполнить на схеме или на плате. Выполнить CopyCompPos. Снять выделение. Выделить целевую группу элементов, выполнить команду PasteCompPos. Не снимая выделения, командой Move-Selection переместить группу на новое место. Скопировать трассировку обычным способом. Команда PasteCompDes применяет размещение текста (RefDes и Comment) к компонентам целевой группы. Команда PasteCompPosAndDes выполняет две команды одновременно - применение размещнения и расстановку текста.
Пример работы на видео.
