Углы поворота

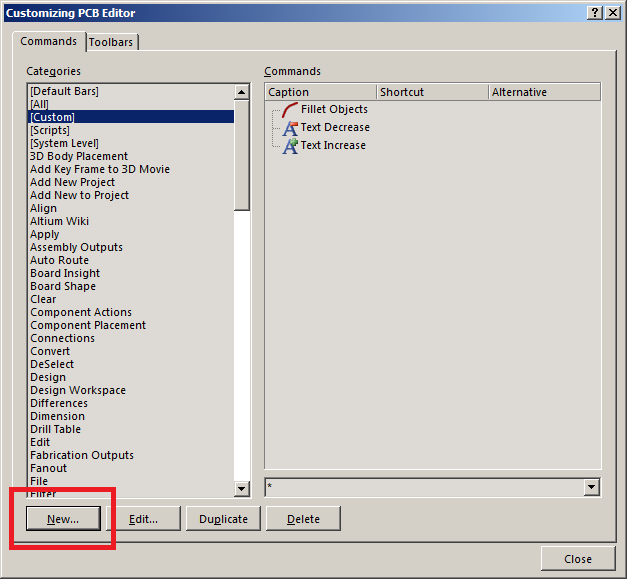

Стандартный угол поворота по нажатию пробела в Altium Designer равен 90. Для изменения угла поворота необходимо войти в настройки и править значение Rotation Step. Этим полем можно управлять с клавиатуры не открывая окна настроек. Для этого нужно открыть окно настроек Customize PCB Editor. В разделе Categories выбрать [Custom], снизу нажать New:

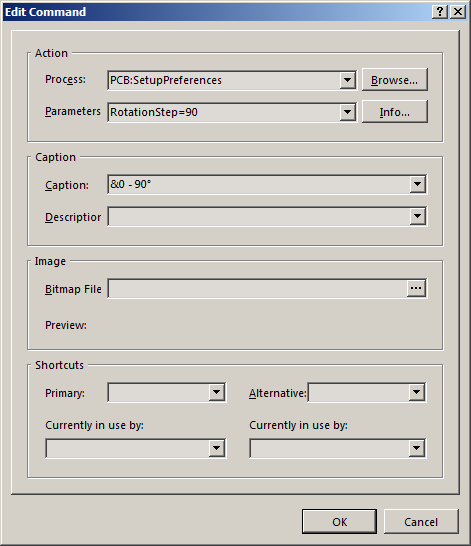

В окне ввести следующие параметры:
Process: "PCB:SetupPreferences"
Parameters: "RotationStep=90"
Caption: "&0 - 90°"

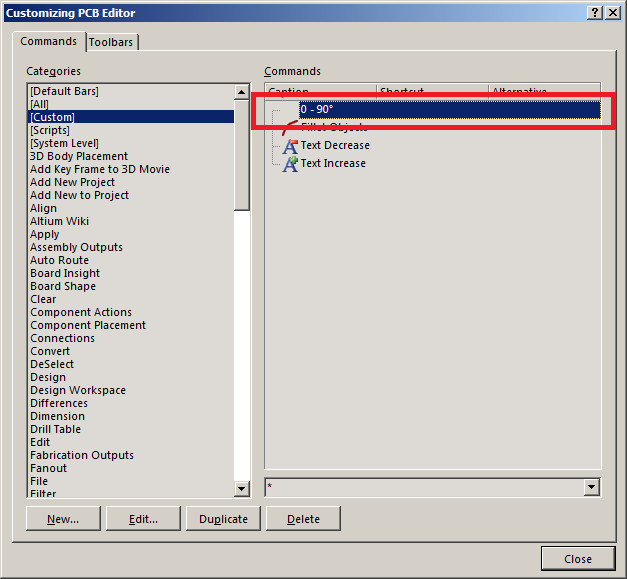

Нажать ОК. Кнопка появится в разделе Commands

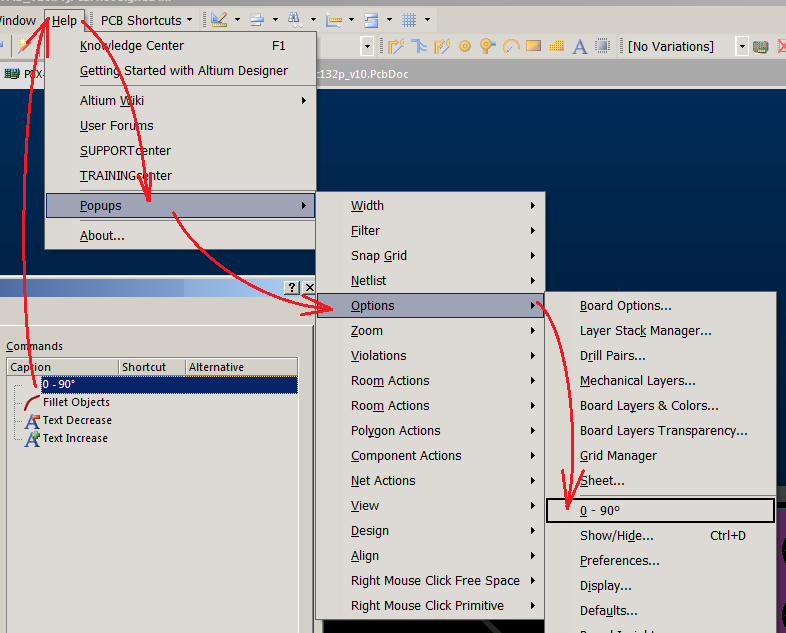

Кнопку перенести в меню Options
Таким же образом создаем кнопки для углов 45°, 22.5° и 5°. Назначаем им клавиши 9, 8 и 7 соответственно.
| Angle | Parameters | Caption | Key |
| 90° | &0 - 90° |
RotationStep=90 |
O-0 |
| 45° | &9 - 45° |
RotationStep=45 |
O-9 |
| 22.5° | &8 - 22.5° |
RotationStep=22.5 |
O-8 |
| 5° | &7 - 5° |
RotationStep=5 |
O-7 |

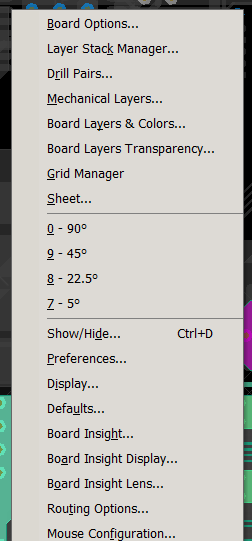

Подобным образом можно создать любые углы поворота и назначить им любые свои клавиши. Здесь цифровые клавиши выбраны исходя из того, что расположены около клавиши O. Должно получиться так:
Пример работы
